搖臂鉆床分為機械搖臂鉆床和液壓搖臂鉆床,機械搖臂鉆床手動鎖緊，手動變速，質優價廉，操作比較繁瑣，適用于鉆小孔，車間維修用等行業。液壓搖臂鉆床是液壓鎖緊，液壓變速，鉆孔直徑比較大，精度要求比較高的工件，液壓搖臂鉆床加工功率高，誤差小。主軸箱，立柱，搖臂均采用液壓夾緊，主軸正反轉，停車，空擋均一個手柄操作，它具有性能完善、方便、易于維修、精度高、剛性好、壽命長等優點。搖臂鉆床主要范圍：鉆孔，攻絲，擴孔都可以，在條件容許條件下還可以進行鏜孔，搖臂行程范圍內任一點都可以工作到。搖臂鉆床搖臂升降為自動，主軸打孔進刀，可自動也可手動。搖臂鉆床是通用化設備，主要適用于：鋼結構行業，模具行業，大型鍋爐行業，礦山配件等行業。搖臂鉆床是我廠經過20多年的精心研發和設計的產品，整體結構簡單維修方便等特點。將其它鉆床的優點聚為一體，使之加大了鉆床的加工范圍，如鏜孔、攻絲、套絲、锪平面、鉆、鉸、擴孔等功能。
主要參數：

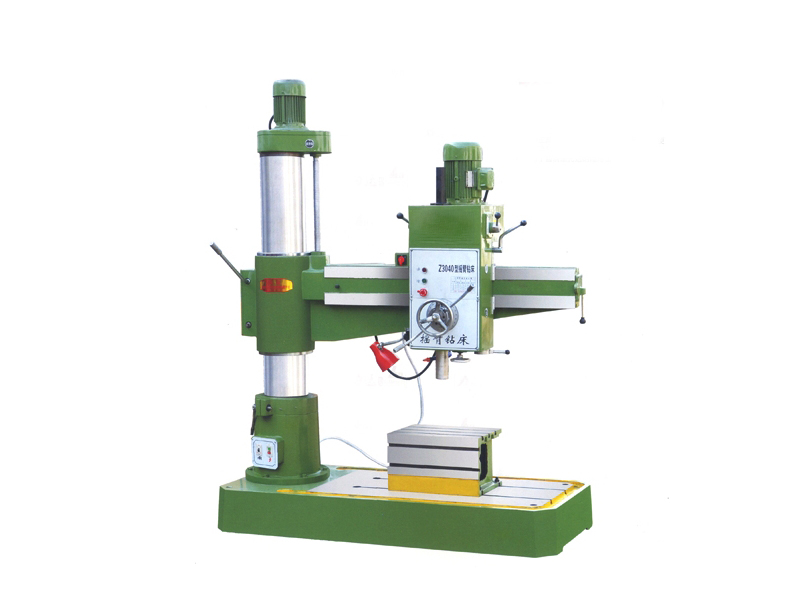

主要技術參數	Z3040*13（雙立柱）
鉆孔直徑	40
主軸中心至立柱母線距離	360-1350
主軸箱水平移動距離	1000/1300
主軸端面至底座工作面距離	260-1050
主軸行程	280
主軸圓錐孔	莫氏4號
主軸轉速12級（r/min）	32-1200
主軸進給量(m/min)	0.06，0.10，0.25
主軸允許進給抗力(N)	12000
主電機功率	1.5/2.2
搖臂升降電機功率	1.1
機床重量	1600
機床輪廓尺寸	1900*850*2400

     鉆床整體結構上有單立柱和雙立柱之分，對于剛接觸鉆床的用戶來講分不清楚這兩者的關系和區別，下面就簡單以搖臂鉆床為例對鉆床的單立柱和雙立柱區別進行分析。
1.單立柱搖臂鉆床：顧名思義，立柱數量為一個，搖臂和立柱接觸在設備加工時摩擦，單立柱在進行工作時候會出現搖臂旋轉非常沉重的情況，單立柱鉆床設備的搖臂旋轉力直接作用在立柱上，這樣的操作方式會造成鉆床的使用非常費力，尤其是搖臂在立柱升降的兩端時這種現象更加嚴重。
2.雙立柱搖臂鉆床：同樣道理，這種類型搖臂鉆床的立柱為兩個，分別是內立柱和外力柱。內立柱套在上下軸承上，而外立柱套在內立柱外面。外力柱上的鍵槽和內立柱上的鍵要吻合，這樣搖臂和立柱之間的間隙較之單立柱搖臂鉆床間隙有所增加，減少了兩者之間的摩擦并延長了設備的使用壽命。另外，雙立柱搖臂鉆床專門有軸承進行輔助加工，搖臂擺動靈活大大減少了鉆床的加工時間，提升了設備加工效率。鉆孔在打孔操作時作用于內立柱的壓力被外立柱輕松化解。雙立柱鉆床的設備穩定性比單立柱鉆床要強很多。
相對于單立柱鉆床來講，雙立柱鉆床由搖臂、內外立柱和軸承結合使用，使用功能更加完善。
以上便是鉆床單立柱和雙立柱的區別，希望對剛接觸鉆床行業者有所幫助。
