當前位置:網站首頁 - 產品中心 - 搖臂鉆床 - Z3040×10搖臂鉆床
產品來源:滕州市高地機床有限公司 更新時間:2021/1/16 10:54:14 點擊次數:17459
主要技術參數 |

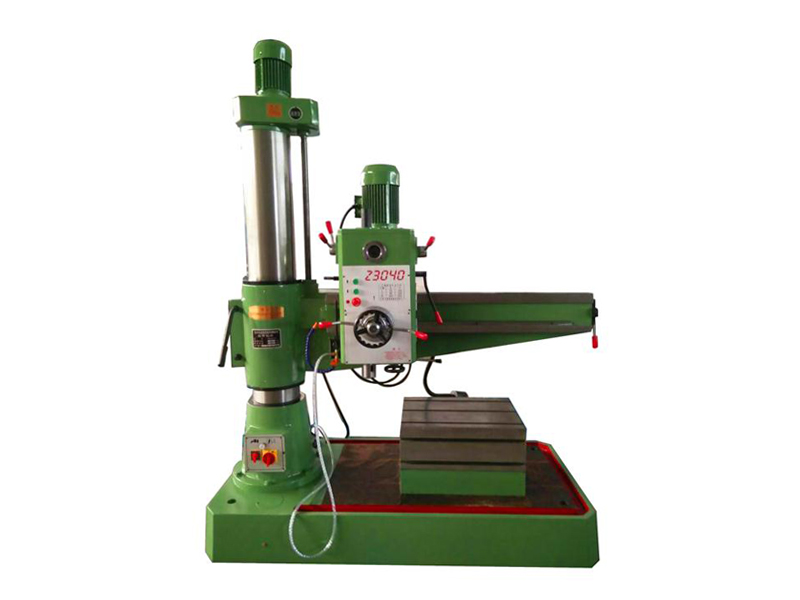

Z3040x10搖臂鉆床 |
最大鉆孔直徑 |
40 |
主軸端面至工作臺距離 |
260-1000 |
主軸中心至立柱母線距離 |
360-1000 |
主軸行程 |
200 |
主軸錐孔(莫氏) |
4 |
主軸轉速范圍 (r.p.m) |
30-1440 |
主軸轉速級數 |
12 |
主軸進給量范圍 (mm/r) |
0.10-0.25 |
主軸進給量級數 |
6 |
搖臂回轉角度 ( °) |
360 |
主電機功率 (kw) |
2.2 |
升降電機功率 (kw) |
0.75 |
機床重量 (kg) |
1500 |
外形尺寸 |
1800*810*2300 |
搖臂鉆床安全操作規程:
1.工作前對所用鉆床和工卡量進行全面檢查,確認無誤時方可工作。
2.嚴禁戴手套操作,女生發辮應挽在帽子內。
3.工件裝夾必須牢固可靠。鉆小件時,應用工具夾持,不準 用手拿著鉆。
4.使用自動走刀時,要選好進給速度,調整好行程限位塊。手動進刀時,一般按照逐漸增壓和逐漸減壓原則進行,以免用必過猛造成事故。
5.鉆頭上繞有長鐵屑時,要停車清除。禁止用風吹、用手拉,要用刷子或鐵鉤清除。
6.精鉸深孔時,拔取圓器和銷棒,不可用力過猛,以免手撞在刀具上。
7.不準在旋轉的刀具下,翻轉、卡壓或測量工件。手不準觸摸旋轉的刀具。
8.使用搖臂鉆時,橫臂回轉范圍內不準有障礙物。工作前,橫臂必須卡緊。
9.橫臂和工作臺上不準存放物件,被加工件必須按規定卡緊,以防工件移位造成重大人身傷害事故和設備事故。
10.工作結束時,將橫臂降到最低位置,主軸箱靠近立柱,并且都要卡緊。
上一個產品:Z3040×13雙立柱搖臂鉆床
下一個產品:ZK5140數控立式鉆床
