ZK5140數控鉆床

產品來源：滕州市高地機床有限公司　更新時間：2021/1/16 11:02:47 　點擊次數：4527

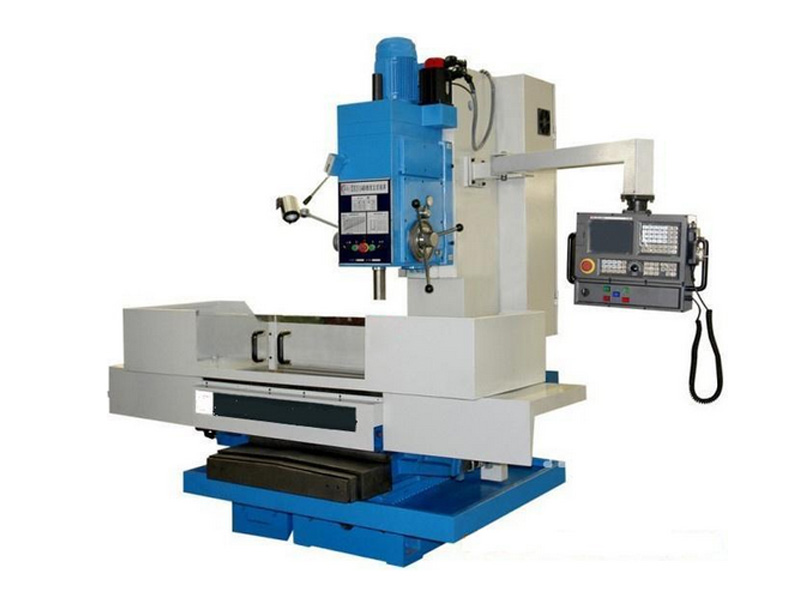

ZK5140數控鉆床是由數控系統控制的自動化鉆床，常用于機械制造和修配工廠加工中、小型工件的孔。數控鉆床適用于加工徑向尺寸大而軸向尺寸相對較小，向需要鉆孔或銑削的的大型和重型工件。

主要參數：

ZK5140數控鉆床具有以下特點：

1、標配加工中心數控系統，可實現X、Y軸快速精確定位，Z軸快進、工進、快退等進給，并可實現X，、Y、Z三軸聯動。

2、ZK5140數控鉆床保留了方柱立式鉆床的全部功能，適用于鉆、擴、鉸、锪、攻絲等工序，X、Y、Z三軸分別由交流伺服電機驅動，扭矩大，加工效率高，定位精度好，編程簡單，操作方便，使用可靠，適用于各行各業中小批量機械加工。

ZK5150數控立式鉆床在操作時要注意以下安全事項：

1、只有經過培訓授權的人員方可使用本機器，未經過培訓授權的人員不得操作本設備。

2、為了自身和設備安全請嚴格遵守各安全標識所注釋的內容。

3、操作前請認真檢查零配件及刀具，所有損壞的刀具和配件應當由專業人員進行修理或替換。一旦部 件出現異常，請不要操作機床，應及時聯系相關負責人。

4、操作機床時務必確保操作門關閉并正確互鎖，避免旋轉的刀具、鐵屑造成人身傷害。

5、“緊急停止”鍵（EMERGENCY STOP）是控制面板上的一個紅色旋鈕，按下后即可停止機床伺服電機、換刀、冷卻泵的所有運動。此旋鈕僅在緊急情況下使用，以防機床撞擊。

6、配電盤位于電控箱內，電控箱由鑰匙和制動銷鎖住，通常處于鎖閉狀態，僅在安裝及維修時才可以打開，只有持證的電器人員才可以接觸。當主斷路器開啟時，電氣柜會帶有高壓電，并且一些部件會處在高溫狀態下，因此需要特別小心，一旦機床安裝設定完畢，電控箱必須鎖閉，只有專業服務人員才可以打開。

7、本機床是自動化控制設備，隨時可能啟動，因此切勿在機床門開啟的情況下操作，不要輕易進入機床防護罩內。

8、當手接觸主軸上的刀具時，嚴禁按下“刀庫正轉”、“刀庫反轉”、“下一刀具”鍵或進行換刀裝置操作，否則會損傷手部。

9、為避免換刀裝置損壞，應確保各刀具在被調用時，刀具和主軸正確校準。

10、不正確的裝夾工件時，可能會導致工件在高速加工、高進給時飛出并射穿安全門，加工超出尺寸范圍的工件或在工作臺邊緣裝夾也是不安全的。

11、主軸頭可能會在沒有任何提示的狀況下掉落，因此操作人員一定要避免接觸主軸頭正下方區域。

12、機床具體操作請認真閱讀設備使用說明書。

該設備分一級、二級保養，具體內容如下：

一級保養內容：

1、每班檢查一次冷卻液液位、變速箱油位高度；

2、檢查導軌潤滑油箱液位高度；

3、每日工作結束后清除導軌罩、底盤、換刀裝置中的切屑；用潔凈的抹布擦拭主軸錐孔，并涂上輕質油。

4、每周檢查主軸內冷過濾器，如需要清潔或更換元件；檢查空氣壓力表顯示是否為85psi，看主軸氣壓表是否顯示為15psi，

5、每周檢查電氣柜矢量驅動器通風孔上是否有灰塵，如果有，請打開電氣柜門，用一塊潔凈的抹布擦拭通風孔。

6、檢查所有軟管和所有潤滑油管道有無破裂；檢查濾油器，清除濾油器底部的沉淀。

7、每年做一次設備二級保養，并做好《設備二級保養記錄》；每日認真填寫《設備日常使用、保養運行記錄》

二級保養內容：

1、檢查線路、電機、繼電器等元件是否完好，設備安全標識及設施是否齊全。  2、清掃配電箱，檢查設備接地是否正常

3、清潔設備各運動面及水箱。

4、檢查各軸精度。

數控立式鉆床在運作中常見故障及處理辦法：

1.數控鉆床系統參數發生變化或改動

系統參數主要包括機床進給單位、零點偏置、反向間隙等等。例如SIEMENS、FANUC數控系統，其進給單位有公制和英制兩種。機床修理過程中某些處理，常常影響到零點偏置和間隙的變化，故障處理完畢應作適時地調整和修改;另一方面，由于機械磨損嚴重或連結松動也可能造成參數實測值的變化，需對參數做相應的修改才能滿足機床加工精度的要求。

2.機械故障導致的加工精度異常

一臺加工中心，采用FANUC 0i-MA數控系統。一次在銑削汽輪機葉片的過程中，突然發現Z軸進給異常，造成至少1mm的切削誤差量(Z向過切)。調查中了解到:故障是突然發生的。機床在點動、MDI操作方式下各軸運行正常，且回參考點正常;無任何報警提示，電氣控制部分硬故障的可能性排除。分析認為，主要應對以下幾方面逐一進行檢查。

(1)檢查機床精度異常時正運行的加工程序段，特別是刀具長度補償、加工坐標系(G54~G59)的校對及計算。

(2)在點動方式下，反復運動Z軸，經過視、觸、聽對其運動狀態診斷，發現Z向運動聲音異常，特別是快速點動，噪聲更加明顯。由此判斷，機械方面可能存在隱患。

(3)檢查機床Z軸精度。用手脈發生器移動Z軸，(將手脈倍率定為1×100的擋位，即每變化一步，電機進給0.1mm)，配合百分表觀察Z軸的運動情況。在單向運動精度保持正常后作為起始點的正向運動，手脈每變化一步，機床Z軸運動的實際距離d=d1=d2=d3…=0.1mm，說明電機運行良好，定位精度良好。而返回機床實際運動位移的變化上，可以分為四個階段:a.機床運動距離d1＞d=0.1mm(斜率大于1);b.表現出為d=0.1mm＞d2＞d3(斜率小于1);c.機床機構實際未移動，表現出標準的反向間隙;d.機床運動距離與手脈給定值相等(斜率等于1)，恢復到機床的正常運動。

無論怎樣對反向間隙(參數1851)進行補償，其表現出的特征是:除第c階段能夠補償外，其他各段變化仍然存在，特別是第a階段嚴重影響到機床的加工精度。補償中發現，間隙補償越大，第a段的移動距離也越大。

分析上述檢查認為存在幾點可能原因:一是電機有異常;二是機械方面有故障;三是存在一定的間隙。為了進一步診斷故障，將電機和絲杠完全脫開，分別對電機和機械部分進行檢查。電機運行正常;在對機械部分診斷中發現，用手盤動絲杠時，返回運動初始有非常明顯的空缺感。而正常情況下，應能感覺到軸承有序而平滑的移動。經拆檢發現其軸承確已受損，且有一顆滾珠脫落。更換后機床恢復正常。

3.機床位置環異?；蚩刂七壿嫴煌?/p>

一臺TH61140鏜銑床加工中心，數控系統為FANUC 18i，全閉環控制方式。加工過程中，發現該機床Y軸精度異常，精度誤差小在0.006mm左右，誤差可達到1.400mm。檢查中，機床已經按照要求設置了G54工件坐標系。在MDI方式下，以G54坐標系運行一段程序即“G90 G54 Y80 F100;M30;”，待機床運行結束后顯示器上顯示的機械坐標值為“-1046.605”，記錄下該值。然后在手動方式下，將機床Y軸點動到其他任意位置，再次在MDI方式下執行上面的語句，待機床停止后，發現此時機床機械坐標數顯值為“-1046.992”，同第一次執行后的數顯示值相比相差了0.387mm。按照同樣的方法，將Y軸點動到不同的位置，反復執行該語句，數顯的示值不定。用百分表對Y軸進行檢測，發現機械位置實際誤差同數顯顯示出的誤差基本一致，從而認為故障原因為Y軸重復定位誤差過大。對Y軸的反向間隙及定位精度進行仔細檢查，重新作補償，均無效果。

4.機床電氣參數未優化電機運行異常

一臺數控立式銑床，配置FANUC 0-MJ數控系統。在加工過程中，發現X軸精度異常。檢查發現X軸存在一定間隙，且電機啟動時存在不穩定現象。用手觸摸X軸電機時感覺電機抖動比較嚴重，啟停時不太明顯，JOG方式下較明顯。
